TSMCが直面する「黄金のジレンマ」
世界最大の半導体ファウンドリであるTSMC（台湾積体電路製造）は、現在、歴史的な絶頂期と同時に、かつてない構造的課題に直面しています。
NVIDIAの「Blackwell」やその後継アーキテクチャ、AMDの「Instinct」シリーズといったAIアクセラレータの需要は、TSMCの生産キャパシティを限界まで押し上げています。
しかし、この「独占的な成功」は、同社に巨額の設備投資（CAPEX）の強制と、世界的な高度人材の争奪戦という、まさに「成功ゆえの苦しみ」をもたらしています。
本記事では、TSMCの現状がなぜ私たちのPCパーツ市場やデバイス価格に影響を与えるのか、その裏側に迫ります。
なぜTSMC一極集中が加速しているのか？

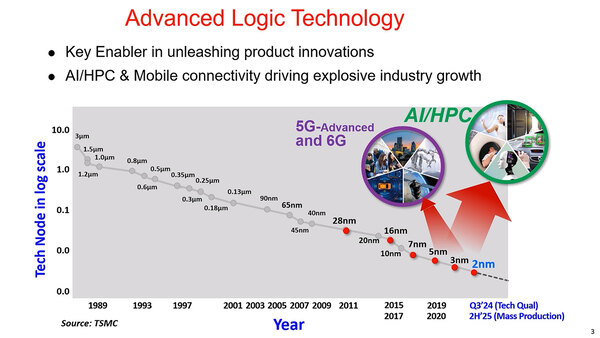

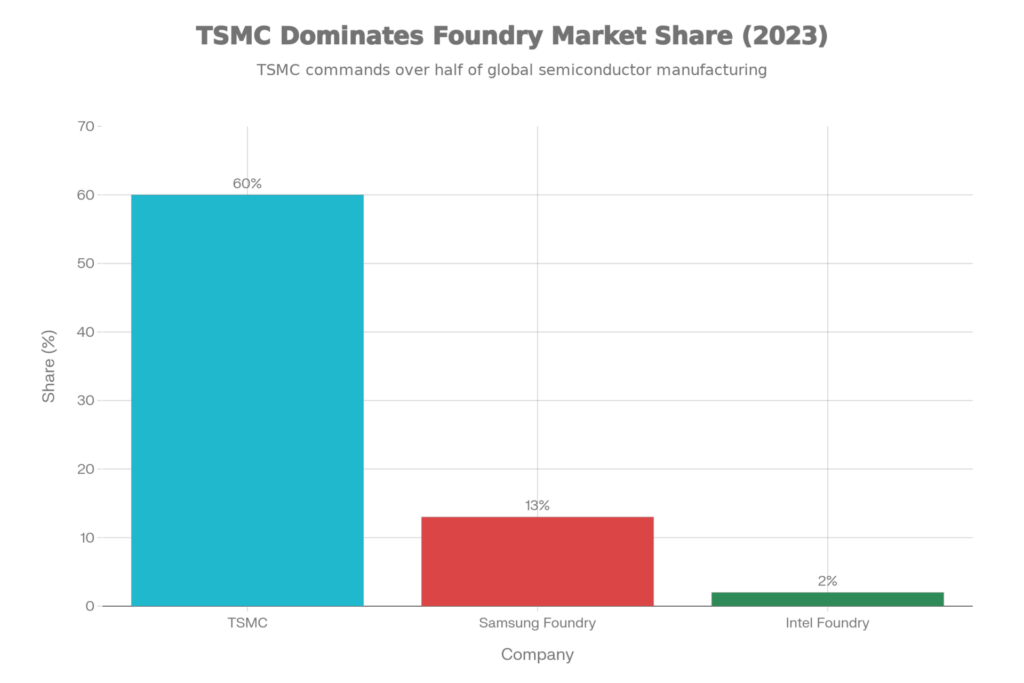

現在、最先端プロセス（3nmおよび量産間近の2nm）において、高い歩留まりと安定した電力を供給できるファウンドリはTSMCの実質一択となっています。
- 競合他社の停滞: Samsung FoundryやIntel Foundryは、歩留まりの改善や顧客獲得においてTSMCの背中を追う展開が続いています。
- 設計のロックイン: 先端チップの設計はTSMCの製造プロセスに最適化されており、他社へ切り替えるには膨大な再設計コストと時間が必要となります。
- エコシステムの独占: パッケージング技術「CoWoS（Chip on Wafer on Substrate）」などの後工程まで含めた垂直統合的な強みが、TSMCの地位を盤石にしています。
CoWoSは、TSMCが提供している先端パッケージ技術で、「Chip on Wafer on Substrate」の略称です。 主にGPUやAIアクセラレータとHBMを超高帯域で接続するために使われており、生成AI・HPC向け半導体のボトルネックになっているキーテクノロジーです。
「成功ゆえの苦しみ」：3つの構造的課題
① 膨張し続ける設備投資（CAPEX）
TSMCは、AI需要に応えるために年間300億ドルから400億ドル規模の設備投資を継続しています。
2025年末現在、次世代の2nmプロセス（N2）の量産に向けた準備が加速していますが、この投資コストは最終的に「ウェハ価格」に転嫁されます。これは、将来的なGPUやスマホ向けSoCの価格上昇を意味します。
② 深刻な高度エンジニア不足
台湾国内だけでなく、米アリゾナ州や熊本（JASM）、ドイツなど世界中でファブ（工場）建設を進める中、熟練したエンジニアの確保が最大のボトルネックとなっています。
特に米国での人材育成と文化の違いによる遅延は、同社の経営リソースを圧迫する要因となっています。
③ 利益率の維持と「AIバブル」への懸念
注文は殺到していますが、AI特需がいつまで続くかという不透明感も常に付きまといます。
過剰投資を行えば、万が一AI需要が沈静化した際に巨大な固定費が収益を圧迫するリスクを孕んでいます。
ゲーマーと自作PCユーザーへの影響：GPU価格は下がるのか？
残念ながら、「高性能GPUが安くなる」というシナリオは描きにくい現状があります。
- AIチップとのライン争奪戦: NVIDIAは、利益率の高いデータセンター向け「Rubin」や「Blackwell」の生産を優先します。コンシューマー向けのGeForce（RTX 50/60シリーズ等）は、常にAIチップと限られた生産枠を奪い合う形になります。
- 製造コストの転嫁: 3nmから2nmへの移行により、ウェハ1枚あたりの単価はさらに上昇します。TSMCが負担する巨額の設備投資は、最終的にエンドユーザーの購入価格に上乗せされる構造です。
よくある質問
- 価格競争で他社が代替するんじゃないの？
「他社が代替になる」という意見がありますが、現時点でTSMCのCoWoSキャパシティを代替できる企業は存在しません。Intelの外部委託拡大（TSMCへの発注）も、TSMCの負荷をさらに高める結果となっています。 - TSMCって実際順調なの？
2025年後半、TSMCは2nmプロセスの試験生産を順調に進めており、AppleやNVIDIAがその初期枠をほぼ独占していると報じられています。
ゲーマーが取るべき推奨アクション
TSMCの「成功ゆえの苦しみ」は、最先端テクノロジーを享受するための代償とも言えます。
AI需要が減速しない限り、高性能チップの価格高騰と品薄リスクは常態化すると考えるべきでしょう。
- 予算の見直し: 次世代パーツを狙う場合、従来よりも1.2倍〜1.5倍程度の予算確保が推奨されます。
- 中古・型落ちの活用: 最先端プロセスを必要としない用途であれば、供給が安定している旧世代モデル（RTX 40シリーズなど）を賢く選ぶことが、今の市場環境における最適解となります。
